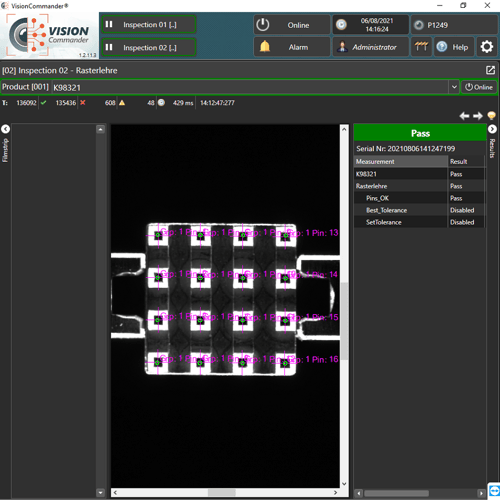

En un proceso automático de montaje de placas de circuito impreso, se presionan automáticamente una gran variedad de conectores de placas de circuito impreso sobre la placa. Para garantizar de antemano la conectabilidad de los conectores de la placa de circuito impreso, nuestro sistema de cámaras comprueba previamente la geometría de los pines de los conectores y determina la conectabilidad en la imagen de la placa de circuito impreso basándose en la posición de los pines.

Aquí es donde entra en juego la potencia del medidor virtual de conectores de senswork, ya que se pueden comprobar una gran variedad de geometrías de conectores con una amplia variedad de posiciones de pines simplemente cambiando el programa.

Otra cámara utiliza las llamadas marcas fiduciales para determinar la posición de la placa con una precisión de 10 µm, lo que garantiza un proceso fiable de encaje a presión de los conectores en la placa.

Tareas

• Comprobación de las geometrías de los pasadores
• Determinación de la posición de los pasadores
