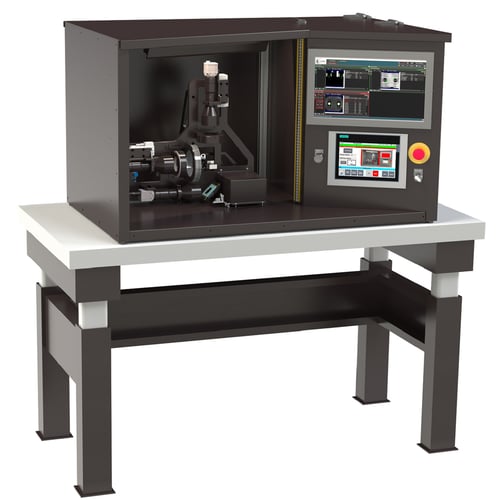

En este proyecto, senswork implementó por primera vez el nuevo concepto de equipo de prueba para estaciones de prueba manuales altamente integradas. Un sistema de cámaras de alta resolución mide las posiciones de los pines de un conjunto de conectores MTD, captura la codificación del conector y verifica las dimensiones de la carcasa dentro de un rango de tolerancia de 0,1 mm.

Un sistema de pulverización de puntos de color marca los componentes bien inspeccionados. La marcación se comprueba de nuevo antes de retirar el componente. Dos de las tres cámaras están equipadas con un eje de enfoque servo para garantizar una nitidez uniforme en todos los niveles de inspección.

Un sistema de control de Siemens garantiza la secuencia correcta del proceso de inspección y visualiza el estado general del sistema de inspección. La prueba en sí se realiza con senswork VisionCommander. Las posiciones correctas de los pines se garantizan mediante el calibre virtual de senswork.

Tareas

• Inspección de conectores y conjuntos de conectores
• Inspección simultánea del PCB y del lado de la interfaz
• Medición de las posiciones de los pines
• Adquisición de la codificación del conector
• Verificación de las dimensiones de la carcasa
